Вы собрались строить навес, ангар или гараж. Заказали проект или решили делать сами. И тут возникает главный вопрос: какую профильную трубу брать для ферм? От этого зависит, сложится конструкция под первым снегом или прослужит десятилетия. Разбираемся с инженерами «АНГАР.МОСКВА», как подобрать сечение, толщину стенки и марку стали, чтобы не переплатить и не рисковать надёжностью.
Что нужно знать о профильной трубе

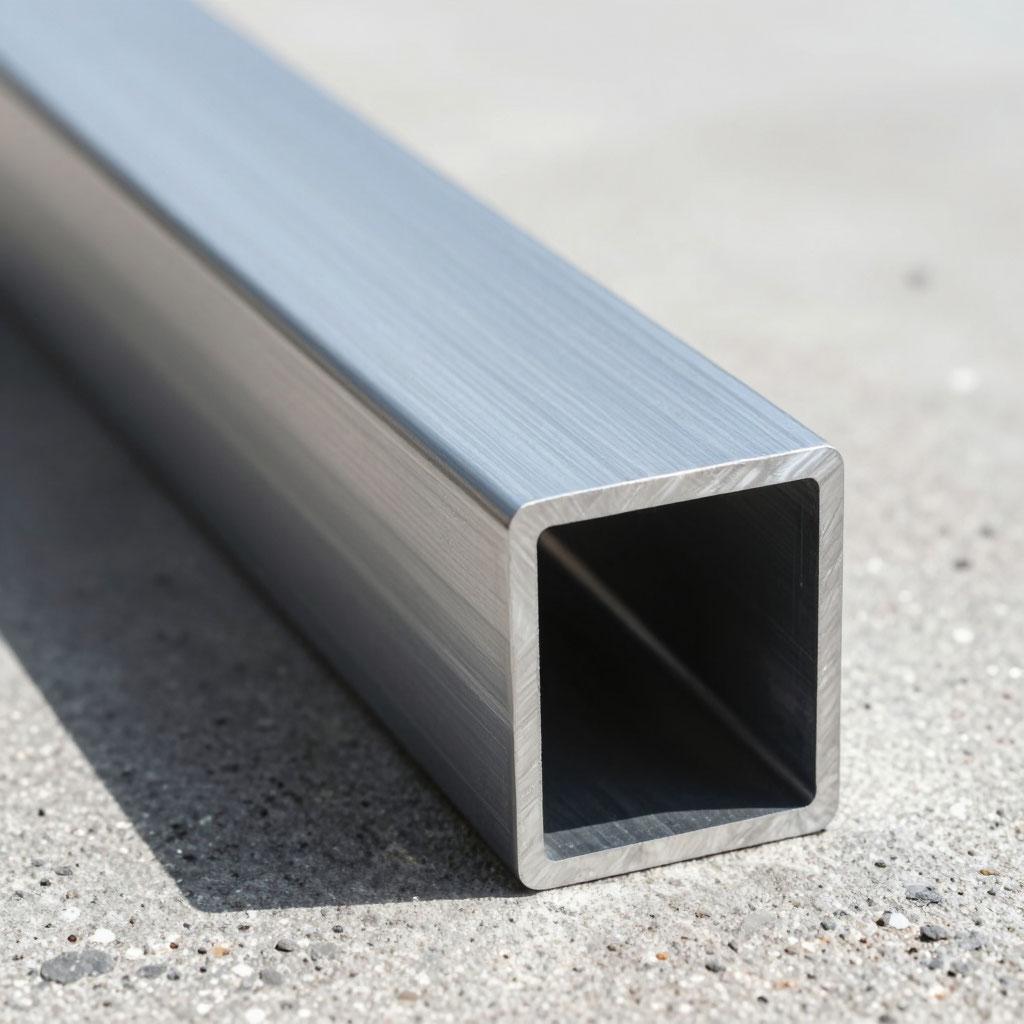

Профильная труба — это полый металлический профиль квадратного или прямоугольного сечения. Благодаря рёбрам жёсткости она отлично работает на изгиб и сжатие, поэтому именно её используют для ферм, колонн и прогонов.
Главные параметры выбора:
Сечение (высота и ширина профиля) – определяет несущую способность.
Толщина стенки – влияет на прочность и вес.
Марка стали – отвечает за устойчивость к нагрузкам и морозам.
Как сечение влияет на прочность
Многие думают: чем больше труба, тем лучше. Но инженерный подход сложнее. Важно не только сечение, но и то, как распределён металл относительно осей изгиба.
Момент инерции – ключевая характеристика. Если простыми словами: чем дальше металл от центра профиля, тем жёстче конструкция. Например, труба 80×40 мм, поставленная на ребро (высотой 80 мм), будет в несколько раз жёстче, чем труба 40×40 мм при том же весе.
Поэтому для ферм, работающих на изгиб, стараются выбирать профили с большей высотой (например, 60×30 или 80×40), а не только квадратные.
Какое сечение брать для разных пролётов
Опыт и расчёты подсказывают такие ориентиры:
Короткие пролёты (до 4–5 метров)
Здесь достаточно небольших сечений. Для навесов, козырьков, лёгких перекрытий подойдёт труба 40×20 мм. Для гаражей и небольших построек – 40×40 мм. Толщина стенки обычно 2 мм.
Средние пролёты (5–8 метров)
Для ангаров, мастерских, складов нужна труба покрупнее. Чаще всего берут 60×30 мм или 80×40 мм с толщиной стенки 2–3 мм. Это универсальный вариант для большинства задач.
Большие пролёты (8–12 метров)
Здесь без усиленного профиля не обойтись. Используют трубу 80×80 мм или 100×50 мм с толщиной стенки 3–4 мм. Такие фермы ставят в производственных цехах и спортзалах.
Крупные пролёты (более 12 метров)
Для большепролётных конструкций нужны мощные трубы – 100×100 мм, 120×120 мм и даже 140×140 мм. Толщина стенки от 4 до 6 мм. Это уровень промышленных ангаров и мостовых конструкций.
Важно: эти цифры – ориентир. Для точного расчёта нужен проект с учётом снеговых и ветровых нагрузок вашего региона.
Толщина стенки: на чём нельзя экономить
Толщина стенки напрямую влияет на вес и стоимость. Но слишком тонкая труба может потерять устойчивость локально – стенка просто «хлопнет» под нагрузкой.
2 мм – для лёгких конструкций, теплиц, небольших навесов. В ответственных узлах лучше не рисковать.
3 мм – стандарт для большинства ангаров и складов. Оптимальный выбор для несущих элементов.
4 мм и больше – для тяжёлых ферм, больших пролётов, крановых нагрузок.
Даже если расчётная прочность обеспечена, не стоит брать стенку тоньше 2,5–3 мм для ответственных узлов – металл может прогореть при сварке или ослабнуть коррозией через несколько лет.
Сталь С235 или С345 – что выбрать?
В России самые популярные марки стали для металлоконструкций – С235 (обычная углеродистая) и С345 (низколегированная, аналог 09Г2С). В чём разница?
С235 – предел текучести 235 МПа. Дешевле, хорошо варится, пластична. Подходит для большинства малоэтажных конструкций, где нет экстремальных нагрузок.
С345 – предел текучести 345 МПа. Прочнее примерно на 30–40%. Легирована марганцем и другими добавками, лучше работает на морозе (до -40°С).
Когда нужна С345:
Большие пролёты (более 12–15 метров).
Северные регионы с холодными зимами.
Тяжёлое оборудование, крановые нагрузки.
Желание сэкономить на весе металла (более прочная сталь позволяет уменьшить сечение).
Для обычного ангара 12×30 метров в средней полосе вполне достаточно С235. Переплачивать за С345 смысла нет.
Как не ошибиться с выбором
Определите пролёт и шаг ферм. Чем больше пролёт, тем мощнее нужно сечение.
Учтите снеговую нагрузку. Для Московской области норматив около 180 кг/м², для более снежных районов – выше. Эти цифры можно найти в строительных нормах СП 20.13330.
Выберите марку стали. Для 90% объектов хватит С235, если нет особых требований.
Не экономьте на толщине. 3 мм – разумный минимум для несущих элементов.
Доверьте расчёт профессионалам. Самостоятельный подбор «на глаз» часто приводит к перерасходу металла или авариям. Инженер учтёт все нагрузки и подберёт оптимальное сечение.
ГК «АНГАР.МОСКВА» изготавливает фермы любых размеров и сечений – от 40×20 до 160×160, из стали С235 или С345. У нас собственное производство в Балашихе, контроль качества и антикоррозийная защита.
